轮廓图,定义,示例中,以及如何让他们
本页将讨论不同类型的轮廓图,向您展示如何创建InetSoft,和提供一个免费的在线工具用于创建轮廓图表以及完整的商业智能功能的仪表板。半岛o客服

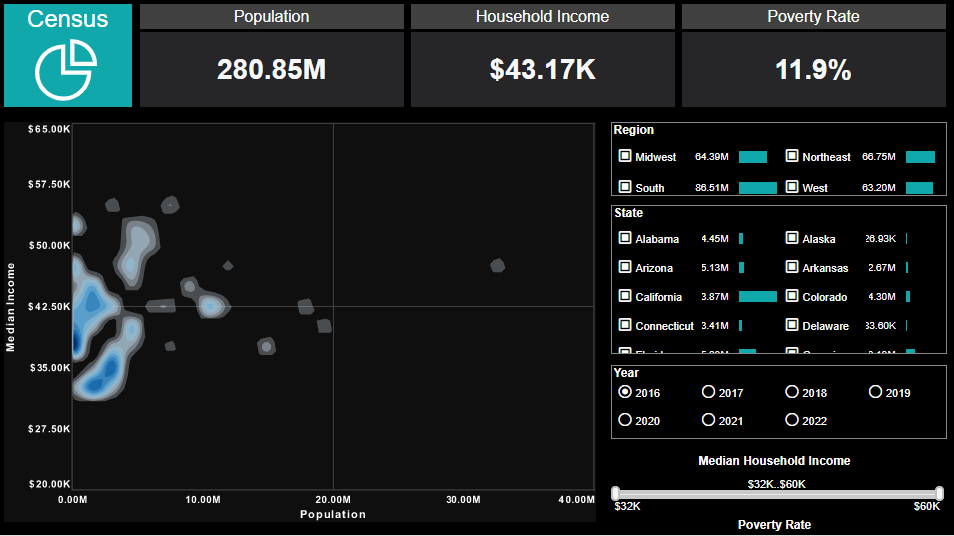

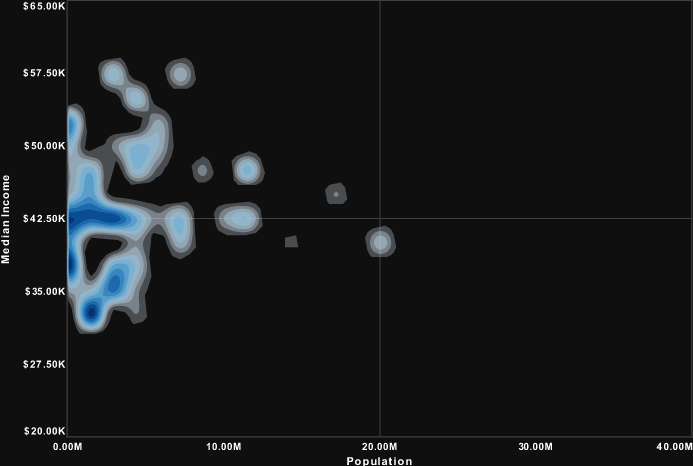

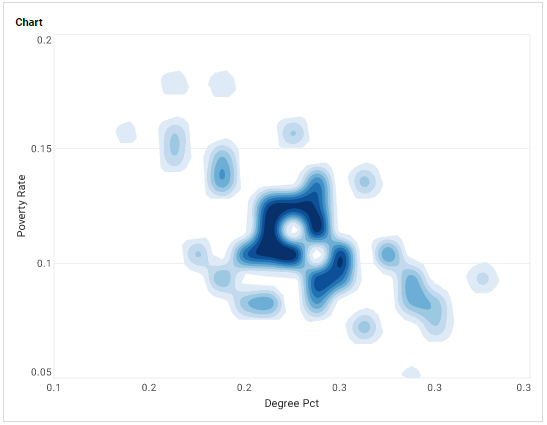

等高线图、散点图,显示对应的密度轮廓绘制点。点本身不显示。等高线图是一个直观的显示二维点数据的方法。,并能显示数据趋势和任意两个维度之间的相关性。这种形式的图表使局外人容易识别,因为地区更高密度的点是分组视觉。
等高线图还可以提供一种方法来比较不同的数据集绘制在同一坐标轴。这些性质使等高线图一个伟大的除了InetSoft图表类型的扩展库半岛o客服
等高线图图表
这个图表类型结合了Map图和散点密度等值线图显示数据基于区域信息(国家、州、城市、等)或基于纬度和经度。
这是有效的在一个简单的映射图的情况下会有太多的数据点,导致杂乱。相反,使用轮廓显示在地图上点的densitiy给出了明确的高和低活动的地区。
等高线图图表的例子

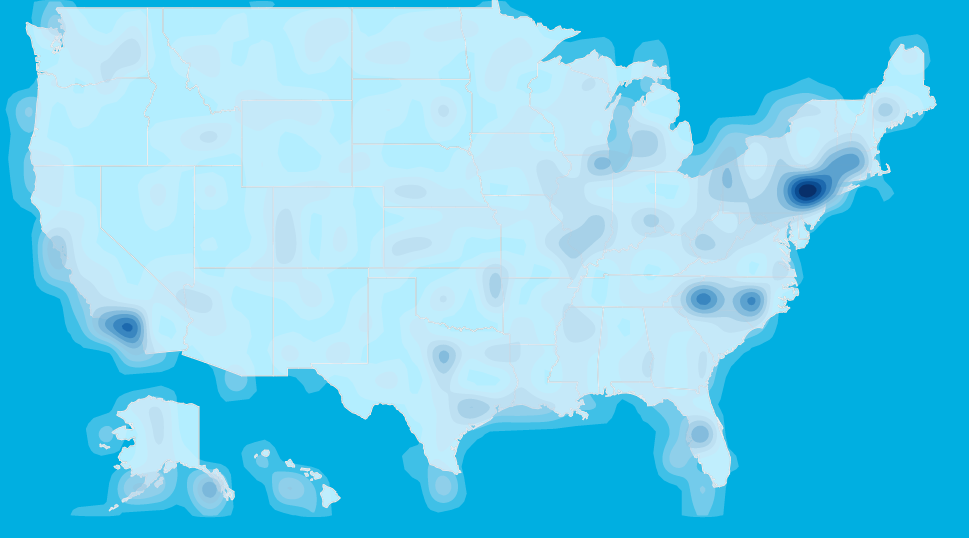

这个等高线图图表的例子中,从InetSoft机场延误仪表板的修改版本,使用散射轮廓显示在美国机场的航班延误。半岛o客服
再一次,而不是一大堆个人的数据点,我们得到一个清晰的总体印象的浓度在不同地区航班延误。一个简单的看一眼图表显示航班延误在东北的浓度。
如何在InetSoft等高线图半岛o客服
创建一个等高线图,遵循以下基本步骤。
准备你的数据
图表的数据源(数据块、查询或数据模型)应该表示维度和测度作为独立的列或字段,包括日期列,如下所示。看到准备你的数据如何操纵数据的信息,如果不是目前这种形式。(注:设计一个适当的数据模型已经正确的结构。)
打开一个表进行编辑
如果有必要,创建一个新的仪表板。有关如何创建一个新的仪表板的信息,明白了创建一个新的仪表板。
从工具箱面板,拖一个图表组件到仪表板。
根据需要调整图表通过拖动处理。
按下“编辑按钮中心的图表或按下编辑”按钮,在右上角。
这将打开可视化推荐。绕过推荐通过按“全部编辑”按钮在右上角打开图表编辑器。
然后按照以下步骤添加数据表:

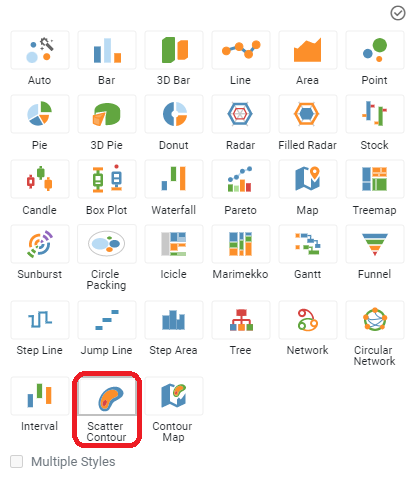

按“选择图表样式”按钮。选择散射轮廓的风格。按“应用”按钮

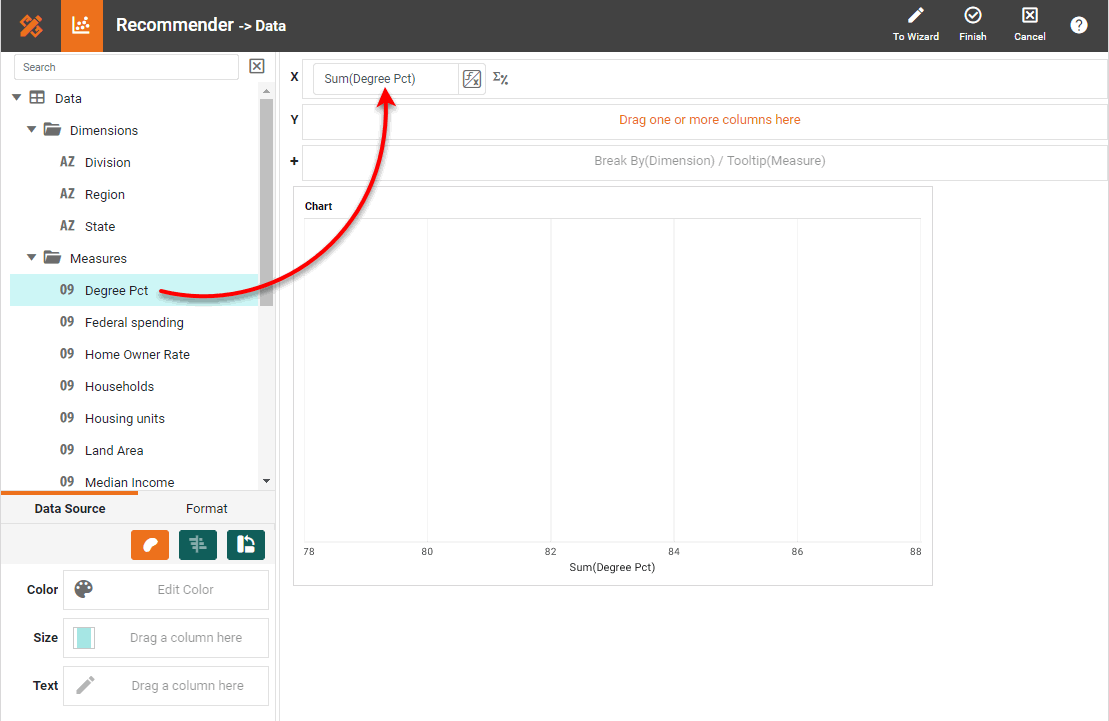

从“措施”文件夹的数据源面板中,衡量拖到“X”或“Y”地区。
按下“编辑测量”按钮旁边的措施,并选择所需的聚合方法措施。注意:对于散射轮廓,您可能不希望聚合。在这种情况下,选择“所有”作为聚合方法。

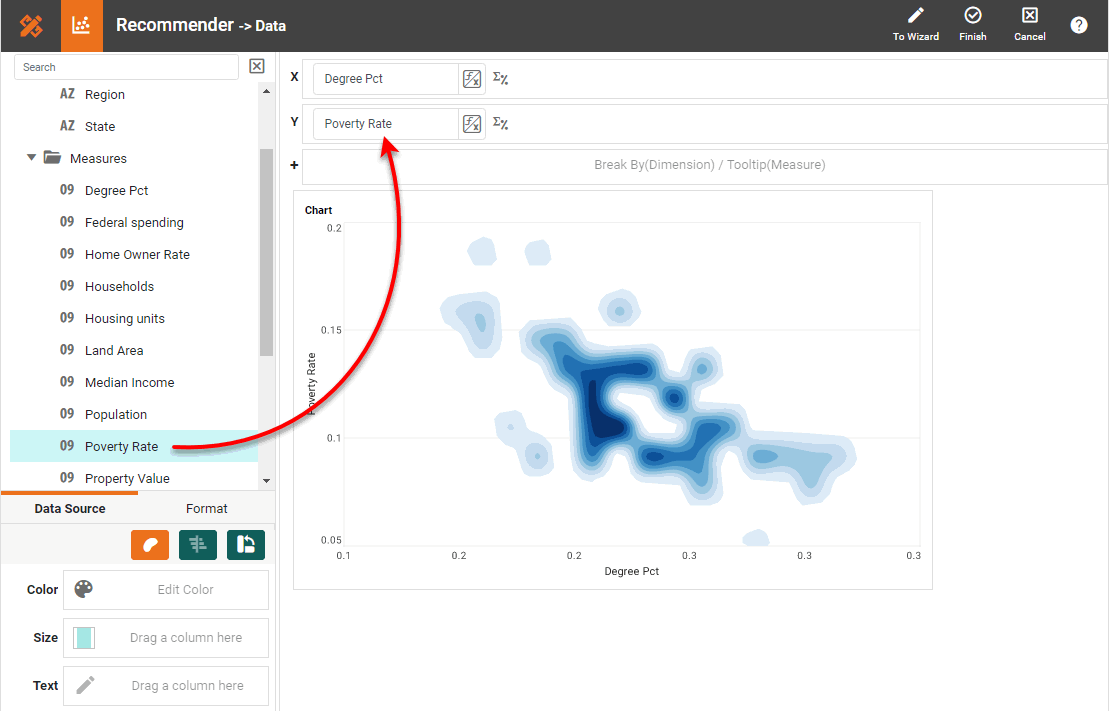

从“措施”文件夹的数据源面板,第二个测量拖到“X”或“Y”地区。
按下“编辑测量”按钮旁边的第二个措施,并选择所需的聚合方法措施。按“应用”按钮。

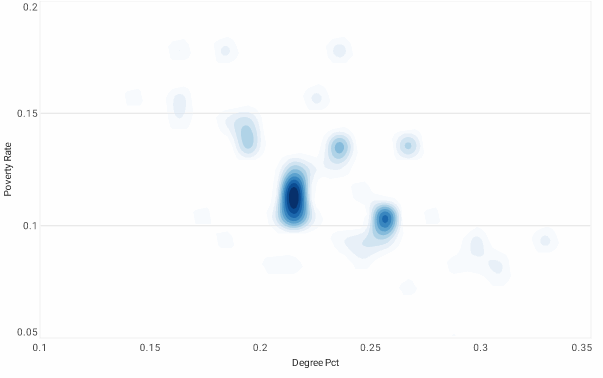

这将创建所需的散射等高线图。

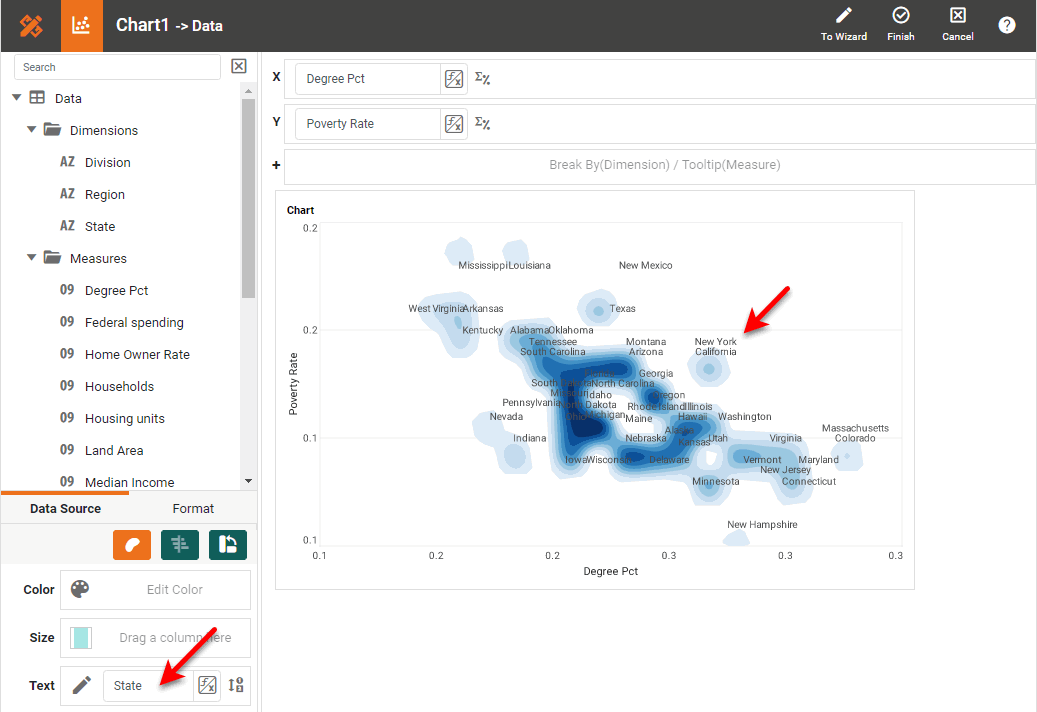

可选维度拖到“文本”区域显示的图表上的标签。注意,如果选择了“没有”的聚合方法,重复的标签可能会显示出来。

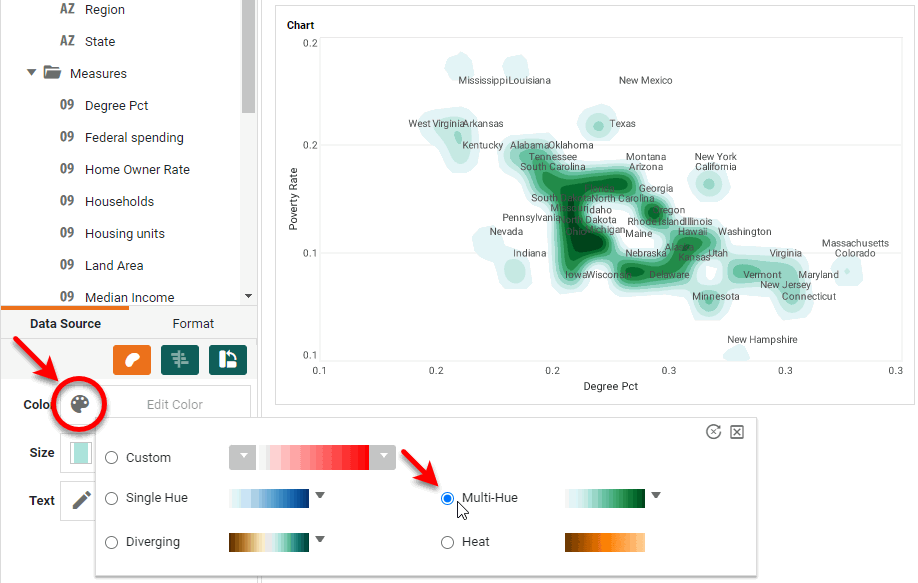

颜色可选按“编辑”按钮来选择另一个配色方案。注意,对于分散等高线图你不能将数据字段绑定到“颜色”地区。
可选:你可以添加额外的维度表(如果需要的话)。看到格子图(网格)的轴向图表添加多个维度的信息。
可选:重量根据指定的测量数据点,表示重量的测量拖到“大小”地区。一个更大的重量分配更大的密度。
改变如何集中在轮廓数据点(没有权重),按下“编辑大小”按钮,并选择一个固定大小的值。注意:你可以做额外调整的外观轮廓的“图表属性”对话框。见下文。
按“完成”按钮关闭编辑器。
可选的:改变轮廓的特点,按图表工具栏中的“更多”按钮,并选择“属性”。在“图表属性”对话框,调整以下设置下密度轮廓在高级选项卡中。
- “水平”:指定轮廓用来表示每个区域的数量。大量产生平滑过渡的颜色。
- “带宽”:指定的区域来计算密度。大量产生轮廓,跨度较大的地区。
- “边缘α”:指定轮廓边缘的透明度。透明的轮廓中心是由图表“α”属性。更高的价值使边缘更加清晰可见。
您可以继续编辑标题、传奇等。有关更多信息,请参见基本制图步骤和图属性。看到如何格式文本格式的数据信息图。
如何在InetSoft等高线图图表半岛o客服
见前一节说明如何配置您的数据和打开一个表进行编辑。

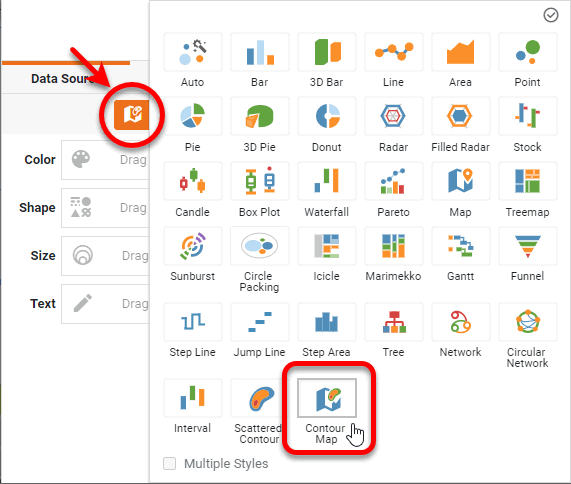

按下“选择图表样式”按钮,选择“等值线图”图表类型。按“应用”按钮(或双击“地图”图标)。
图表编辑器现在提供了一个“地理领域。
可选的:如果你想使用web地图背景(Mapbox地图或谷歌地图,取决于您的系统管理员配置),遵循以下步骤:
在图上单击右键并选择“属性”。这将打开“图表属性”对话框。
在高级选项卡,允许使用Web地图为背景,按“OK”。(如果该选项不可用,请管理员启用Web地图特性)。
可选:如果你的地理领域代表图表上的地区(如美国),而不是点(如城市),调整“α”设置为小于100%,这样填补区域底层地图背景不模糊。
按“OK”退出“图表属性”对话框。
标志的尺寸你想用地图上的地理领域。

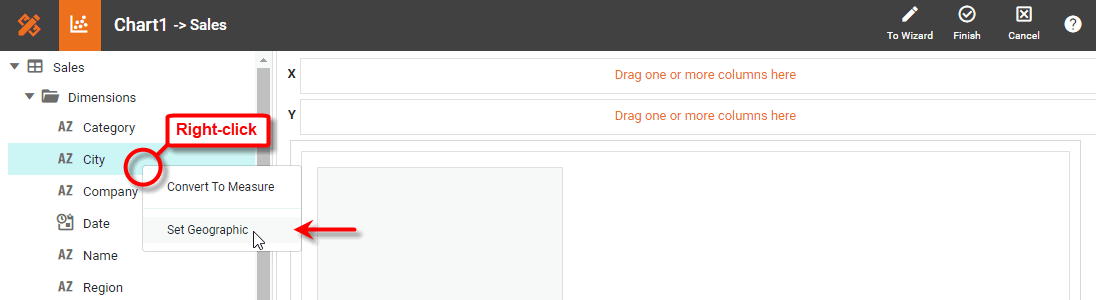

右键单击字段在树上或按“操作”按钮,并从上下文菜单中选择“设置地理”。这个地方一个位置图标旁边的字段名。
如果显示的字段映射位置图标,这意味着该领域已经被映射到一个地理上的水平。如果显示的字段是一个地图上未标明的地点图标,这意味着你可能需要设置字段的地理水平或解决位置名称。

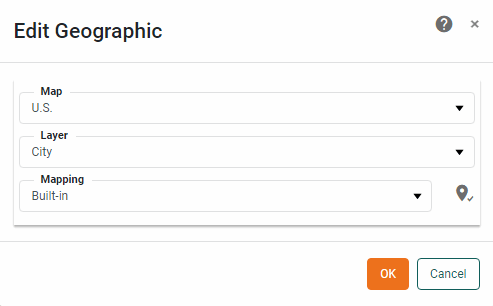

设置地理层面上,右键单击该字段名并从上下文菜单中选择“编辑地理”。这将打开“编辑地理”对话框。
在“编辑地理”对话框中,从“地图”菜单中选择所需的地区:亚洲、加拿大、欧洲、墨西哥、美国,或世界。
从“层”菜单中,选择地理层对应于选中的字段中的数据。
这指定图层的地理数据库字段值应该匹配(例如,城市的名字应该匹配层,等等)。“层”菜单中的选项取决于先前选定的“地图”选项。
从“映射”菜单中,选择所需的地图数据库。

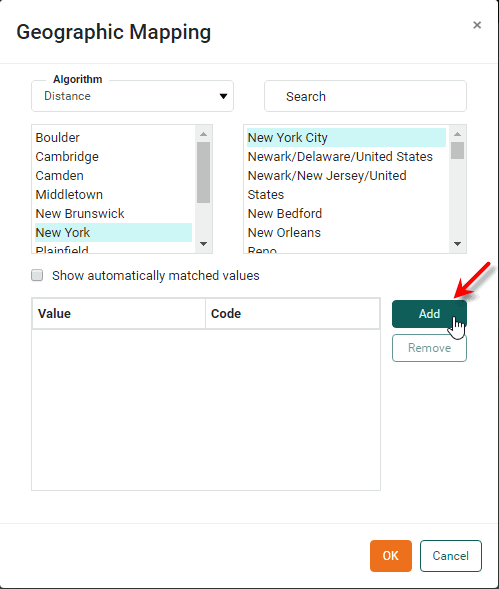

图表编辑器试图解决价值观选择的地理字段映射数据库中对相应的层。如果显示的字段是一个地图上未标明的地点图标,这意味着你可能需要解决位置名称。要做到这一点,按下“编辑”按钮旁边的“映射”菜单。这将打开“地理映射”对话框,它允许您手动匹配地名。做任何需要匹配并按“OK”。
删除字段的地理状况,右键单击字段或按“操作”按钮,并从上下文菜单中选择“明确的地理”。

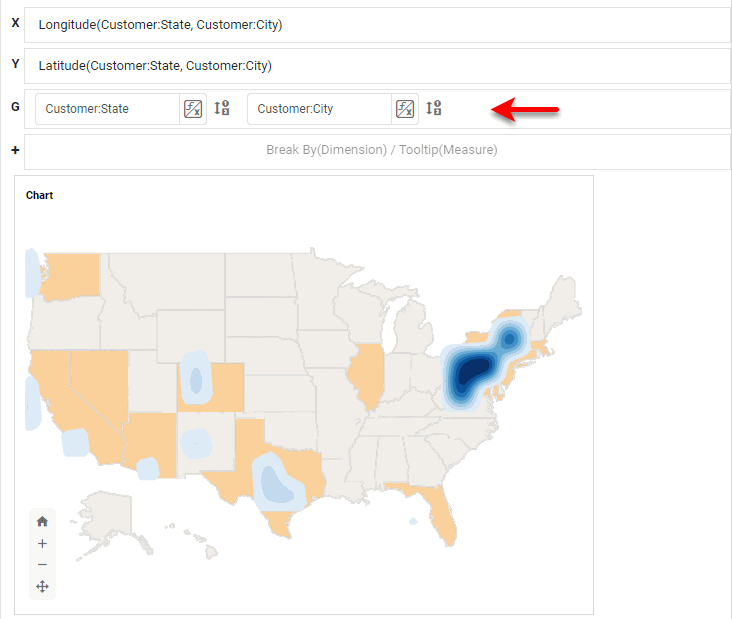

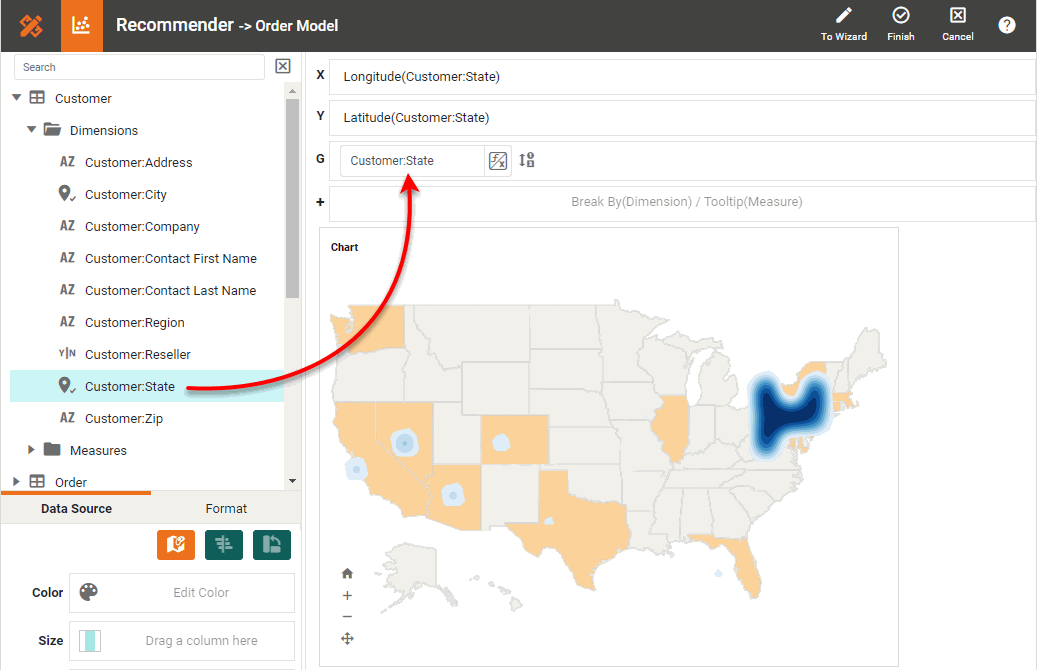

从数据源面板在图表编辑器中,将地理维度拖到图中的“地理”字段编辑器。
更新的图表来显示包含在地理位置字段。
重复上面的步骤,来绑定更多的“地理”水平。例如,您可以结合“城市”和“状态”字段。

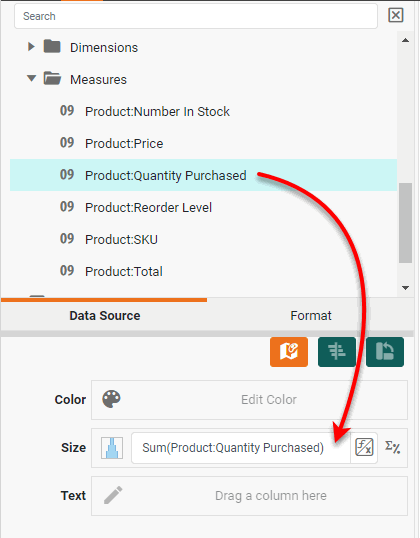

可选:重量根据指定的测量数据点,表示重量的测量拖到“大小”地区。一个更大的重量分配更大的密度。

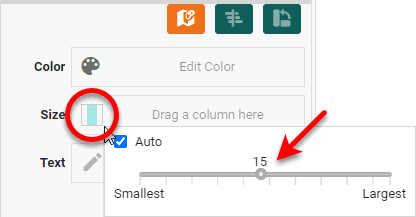

改变如何集中在轮廓数据点(没有权重),按下“编辑大小”按钮,并选择一个固定大小的值。注意:你可以做额外调整的外观轮廓的“图表属性”对话框。见下文。
按“完成”按钮关闭编辑器。
可选的改变轮廓的特点,按图表工具栏中的“更多”按钮,并选择“属性”。在“图表属性”对话框,调整以下设置下密度轮廓在高级选项卡中。
- “水平”:指定轮廓用来表示每个区域的数量。大量产生平滑过渡的颜色。
- 带宽:指定的区域来计算密度。大量产生轮廓,跨度较大的地区。
- “边缘α”:指定轮廓边缘的透明度。透明的轮廓中心是由图表“α”属性。更高的价值使边缘更加清晰可见。

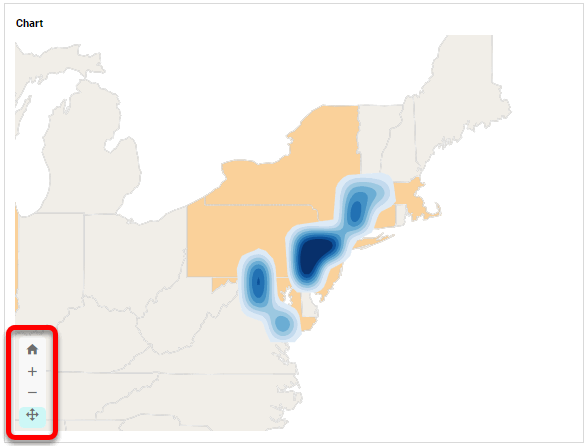

可选:设置初始地图视图按地图上的“锅”按钮,拖动重新定位,并按“放大”按钮或“缩小”按钮来放大。按“清除”按钮重置视图。
免费在线工具,使轮廓图
很容易和快速创建轮廓图在线免费,创建一个免费的个人帐户在InetSo半岛o客服ft网站上。你将能够上传电子表格数据集。
一旦你做了,你将能够进行可视化推荐系统,这通常可以让你开始创建一个仪表板。自推荐不建议轮廓或等高线图作为一个选项,按完整的编辑按钮。
然后继续建立在前一节中描述的图。
